概述

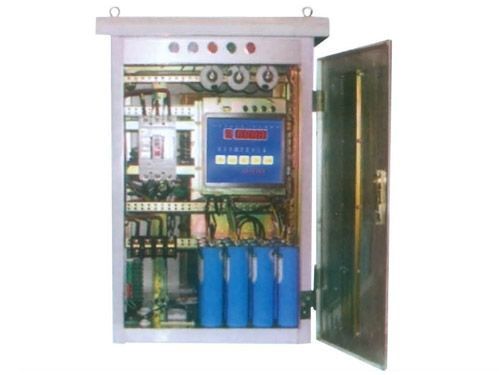

　　DWBX系列低壓無功自動補償箱并聯安裝在感性負載旁．就地對感性負載作無功功率補償。能夠提高功率因數，減少線路無功損耗．節能、穩壓和改善供電質量。

裝置特點

　　本裝置采用自愈式低壓并聯電容器，具有自愈性、介質損耗小、可靠性高、安裝方便、體積小、重量輕、配置靈活．節電明顯，經濟效益顯著?？刂萍夹g(shù)先進，可選功率因數或無功功率作為判據，自動合理投切，減少投切次數，避免投切震蕩和無功倒送的問題。投切機構可選接觸器投切、可控硅投切、復合開關投切方式中的任一種(選型指導見附錄)，滿足不同電網環境對投切機構的要求。

安裝場合

　　主要應用于機械制造、冶金、采礦、建材、石化、給排水、港口等工礦企業以及商業大廈，農村電網等低壓配電系統中感性負載的就地?zé)o功功率補償。變壓器低壓側，低壓輸電線路的柱上，電動機旁邊等應用尤為廣泛。

技術參數

    額定電壓：400V、690V；補償容量：按照配電容量的30％計算或根據用戶的實際需求確定；箱體結構：不銹鋼板箱體或冷軋板箱體任選，尺寸可根據要求設計制作；保護功能：過壓、欠壓、缺相、欠流等功能，選用保護功能有諧波超限、零序超限等；節電：2～30％；殘留電壓：施加電壓斷開3分鐘后，降到50V以下；防護等級：戶內用不低于lP20，戶外用不低于IP44。

使用環境條件：

　　環境溫度：一20。c～+45。c：  相對空氣濕度：不超過85％；

　　海拔高度：不超過2000m；  工作電壓不應超過額定電壓的1.1倍

　　工作電流不應超過額定電流的1.3倍；

　　安裝地點無劇烈震動，地面傾斜度不超過5。；

　　安裝地點無導電及爆炸性塵埃，無腐蝕性氣體；

　　供電電源符合國家標準規定．沒有較強的諧波分量。

　　注：若有特殊環境使用條件，請?jiān)谟嗀洉r與我公司協商。
